前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压真空泵调节器器为自动化全部式调节器器，其解剖图下图提示。I号喷液压真空泵调节器器最主要由推动件、飞球、调节器压缩弹簧、链传动位置和调控位置等组合。I号喷液压真空泵调节器器的推动件为含有60°。锥面的推动盘。在推动盘的外侧有七个沿径向的半一个圆形凹面。推动盘压紧在推动轴套上而与它并成一身，那么使用半圆键和拧紧螺母使其和喷液压真空泵的气缸轴相联。

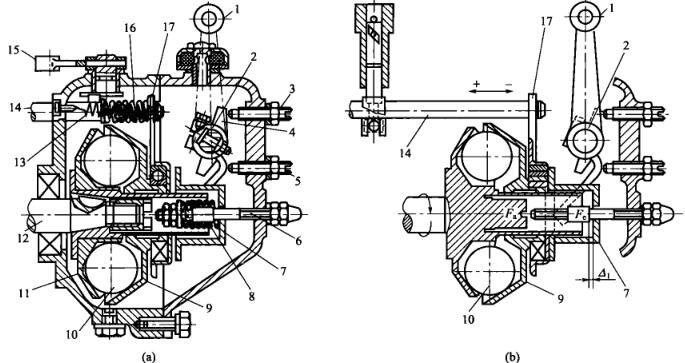

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  5个直径怎么算为25.4mm的飞球处于win7驱使包盘的凹槽体，随win7驱使包盘一切扭动。飞球另个侧为与水平线成45°锥面的转矩盘，转矩盘滑套在win7驱使包轴套上。操作时飞球的离心法力功用在转矩盘上，其支承分力Fa.将使转矩盘沿支承滚轮。两件套在转矩盘.上的滚轮轮毂轴承和齿轮变速箱板也跟着手机。齿轮变速箱板尾端套在提供的油螺杆上，因为提供的油螺杆也跟着手机，故而转变提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
