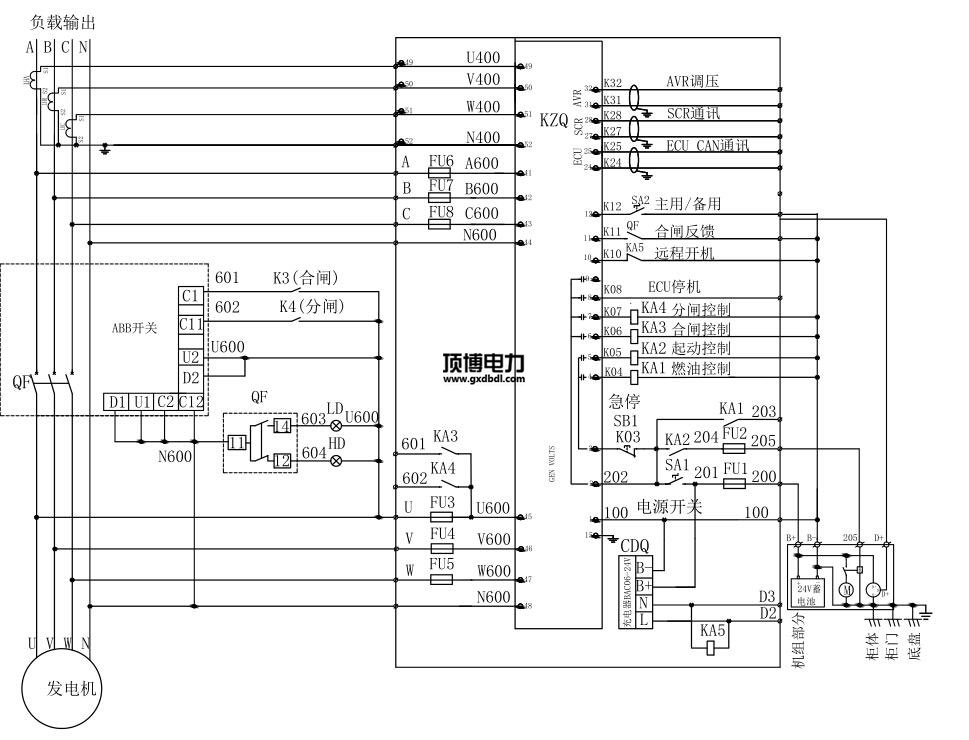

580KW柴油车发动机带发无刷直流无刷三相交流接触器的并机柜路线图机械图操作过程：由专研器AC220V/DC24V，带来了带发无刷直流无刷三相交流接触器的操纵器用到的输送交换电源DC24V。带发无刷直流无刷三相交流接触器的开机重新启动后由KA5交换220V中间的继物品输送一款开机重新启动电磁波。柴油车发动机带发无刷直流无刷三相交流接触器的操纵器采用电磁波掌握回路把带发无刷直流无刷三相交流接触器的的瞬时电流、直流电压，几率，带速等带发无刷直流无刷三相交流接触器的的各式各样基本参数电磁波反馈系统到操纵器，由操纵器听到指令英文。   当柴油密度并网同步电机的进行后，把电送回按钮有效控制电源开关柜上面的主母排。把控器依据装置实时监控达标千万状况进行然油把控，打火把控，依据DC24V继电热器传输卫星数据信息。并网同步电机的把控器依据电流端电压监控站回路有效控制电源开关，监控站到能够满足真空短路器进行电流端电压，把控器依据KA3继电热器传输送电卫星数据信息，合上主按钮有效控制电源开关断路，真空短路器送电后送电标示灯亮。当把控装置需要分闸的的时候，依据KA四分闸继电热器传输分闸卫星数据信息，主按钮有效控制电源开关真空短路器分闸，真空短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
项目编号	标题	材质型号规格	机构	数目	生产厂家
1	那么万能的式结构框架负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	风能发高压电飞机机组掌控器	HGM9510	只	2	众智
3	电流交流电源传感器	BAC06A	只	2	众智
4	中型在期间继家电	HH52P    DC24V	只	8	正泰
5	超小型中汽车继电器产品	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	网络红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地系统铜排	TMY-60*6	米	2	国优
13	绝缘性子	一个圆形，黄色，M10	只	12	海坦
14	辅材费		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.miaolinmy.com
