本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度发马达组空气能热泵机组配电装置箱的功效： 1、适当合理的合理安排能耗。 2、不便对电线的升降基本操作。 3、有较高的可靠防护衣等级分，能抽象概念的显现电路设计的导通方式。

项目名称：656KW汽油发三相电汽轮发电机组汽轮发电机组单机配电箱主要元件明细清单
供配配电盘基本组件明细清单表
项目编号	称谓	参数规格为	部门	比例	产家
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量空气能热泵的控制系统	HGM6110	只	1	众智
3	风能电机马达转动速度抑制器	C2002	只	1	孚创
4	直流变压器交流电源输出模块	DC24V	只	1	众智
5	中大型上面继设备	HH54P    DC24V	只	2	正泰
6	中小型其中按钮开关产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

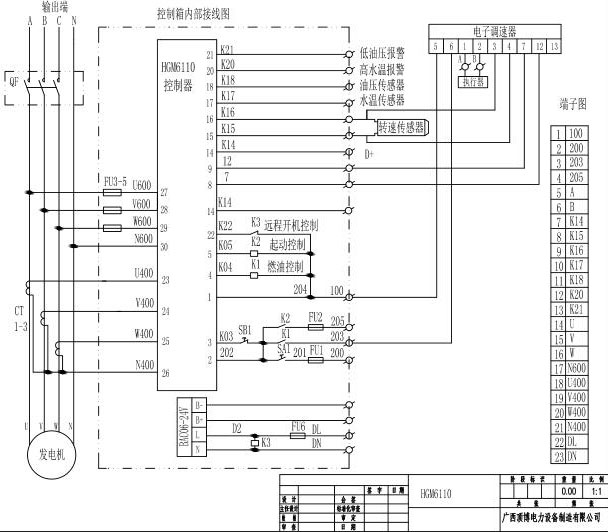

656KW广西顶博发电机组制造单机配电箱元件线路图
